產品概述

本儀器依據GB/T 1720?1989《漆膜附著力測定法》標準制造，采用圓滾線劃痕原理，用來測定油漆、涂料漆膜與金屬基材之間附著牢固程度，適用于涂料廠、質檢實驗室、科研單位檢測漆膜附著力等級。

儀器通過唱針在漆膜表面劃出螺旋圓滾線劃痕，觀察漆膜破損脫落情況，判定漆膜附著力等級。

主要技術參數

描繪直徑：0?10.5mm

描圖螺距：1.5mm

工作臺有效行程：≥80mm

工作臺有效面積：100×50mm

砝碼配置：500g×1、200g×2、100g×1

試驗鋼針：808 型唱針

外形尺寸：410×160×230mm

整機重量：約 13kg

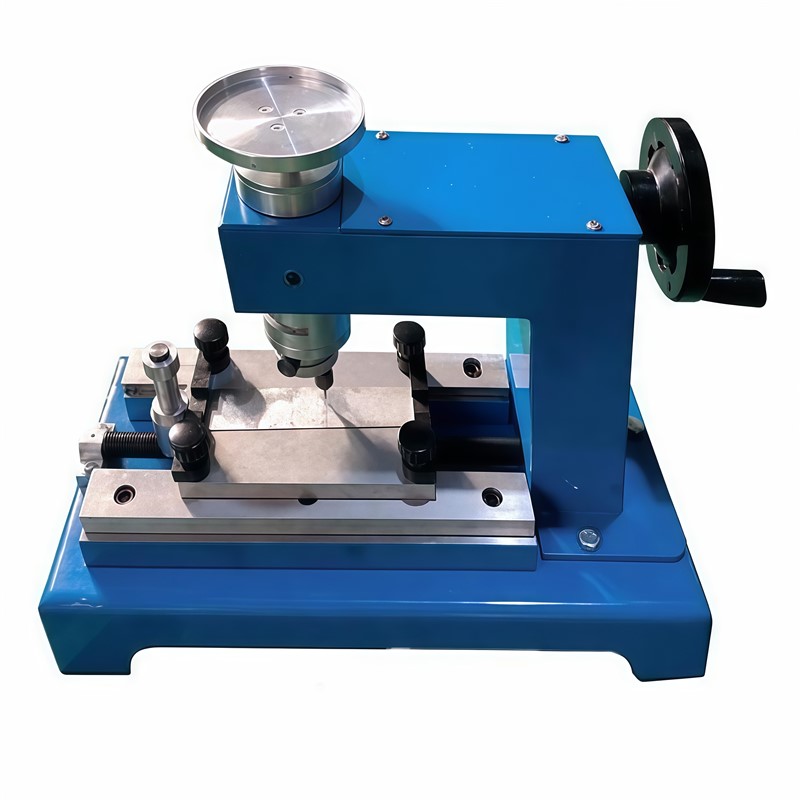

儀器結構

手輪：轉動手輪驅動工作臺移動，完成劃痕繪制

描繪頭組件：調節針頭升降、偏心描繪直徑

砝碼盤：放置砝碼，給鋼針施加垂直壓力

工作臺、壓板：固定漆膜試板

機座底座：整機支撐，帶調平腳墊

安裝調試

將儀器放置穩固水平臺面，調節腳墊保證整機水平。

安裝唱針：裝入新唱針，針尖距離工作臺面約 3mm，鎖緊固定螺釘。唱針屬于消耗件，議一個試樣最多使用 5 次，鈍化及時更換。

調節描繪直徑：松開偏心調節螺釘，調到需要的描繪直徑，鎖緊螺釘。

砝碼盤按需疊加砝碼，砝碼總重量按照試驗標準選用。
